IM-WIFI-D0303K工业无线适配器
IM-WIFI-D0303K为无线WIFI型1路RS485通讯、1路RS232通讯、3通道开关量输入（DI）、3通道开关量（继电器）输出（DO）模块。
无线WIFI支持AP模式和STA模式，并在AP/STA模式下支持WEB配置功能，可通过网页方式配置IM-WIFI-D0303K设备的基本参数。
模块支持标准MODBUS TCP协议（WIFI）和MODBUS RTU协议（RS232/RS485），可同其他采用MODBUSRTU协议的仪表设备联网使用；同时，模式还支持TCP协议上的数据透明传输，可实现用户自定义协议的通讯，如图1所示。

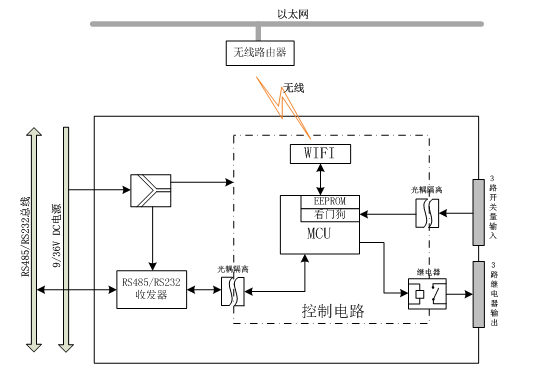

图1 IM-WIFI-D0303K原理框图
（1）3路不分极性开关量输入，兼容开关触点信号与40V DC以内电平信号
（2）3路常开型继电器开关量信号输出，触点容量为5A/250VAC、5A/30VDC
（3）开关量输入、输出与系统完成隔离
（4）ModbusTCP/Modbus RTU通信协议，支持3、6功能码
（5）可作Modbus主站，将WIFI过来的Modbus TCP协议转换为ModbusRTU协议，控制总线上的其他Modbus RTU设备
（6）支持web server网页配置功能
（7）WIFI具有TCP应用层心跳功能
（8）RS485/RS232通讯接口隔离，可隔离电压1000VDC
（9）具有良好的过流过压、反接保护功能
（10）支持8-55V DC宽频电压输入
（11）集成终端电阻，可根据现场需要配置是否启用
|
数字量输入接口 （DI） |
通道数 |
3（隔离电压1000V DC） |
| 输入类型 |
开关触点信号或电平信号 |
|
| 高电平（数字1） |
3V DC ~ 40V DC，6mA(24V) |
|
| 低电平（数字0） |
<1V DC |
|
|
数字量输出接口 （DO） |
通道数 |
3（隔离电压1000V DC） |
| 输出类型 |
常开型继电器输出 |
|
| 触点容量 |
5A/250VAC，5A/30VDC |
|
| 动作时间 |
<10ms |
|
| 机械耐久性 |
1×107 |
|
| 电耐久性 |
1×105 |
|
|
串口通信参数 （RS485/RS232） |
接口类型 |
RS485、RS232 |
| 波特率 |
1200～115200bps可设置，初始为9600bps |
|
| 数据格式 |
8位数据位，1位停止位，1个起始位，校验位可设置，初始为无校验位 |
|
| 通讯协议 |
Modbus RTU协议、自定义协议透明传输 |
|
| 通讯地址 |
1～255可设置，初始为200 |
|
|
串口保护 （RS485/RS232） |
ESD保护 |
15KV |
| 隔离电压 |
1000VDC |
|
| 浪涌保护 |
600W |
|
| 串口过流过压 |
60V，1A |
|
|
WIFI通信参数 |
通讯模式 |
AP模式 / STA模式 |
| 通讯频率 |
2400MHz～2483 MHz |
|
| 通讯标准 |
IEEE802.11 b/g/n |
|
| 通讯协议 |
TCP、Modbus TCP、HTTP |
|
| 网络安全 |
WEP、WPA/WPA2-Personal/Enterprise、WPS加密 |
|
| 最大发送功率 |
+18dBm |
|
| 最小接收灵敏度 |
-96dBm |
|
|
电源参数 |
电源规格 |
9～36VDC，反接保护 |
| 功耗 |
<2W |
|
| 浪涌保护 |
600W |
|
| 电源过压过流 |
55V，2A |
|
|
工作环境 |
工作温度 |
-40℃～+70℃ |
| 储存温度 |
-40℃～+85℃ |
|
| 相对湿度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
112mm×99.5mm×22.6mm |
| 外壳材质 |
ABS工程塑料 |
|
| 安装方式 |
标准DIN导轨安装 |
|
| 电路板防护 |
三防漆 |
|
| 保修 |
3年质保 |

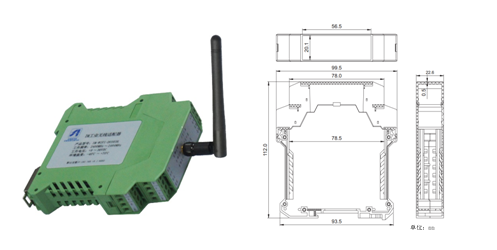

图2 模块外观图 图3模块尺寸图
应用系统方案

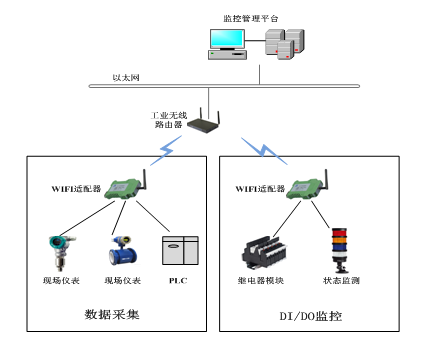

IM-WIFI-D0303K模块在实际监控应用系统中的位置布置，如图4所示。IM-WIFI-D0303K模块位于整个系统的中间，向上可以与上位机软件通信，向下可以与现场仪表通信，同时模块本身还可以控制DO，及监测DI状态。其中：
上行数据：可以通过WIFI模块以Modbus TCP或自定义TCP/IP应用层协议，与上位机监控软件通信。
下行数据：可以通过RS232/RS485以Modbus RTU或自定义协议，与现场仪表通信。
图4 IM-WIFI-D0303K模块应用示例
案例一：上位机软件通过TCP方式，读取IM-WIFI-D0303K模块本身的DI/DO状态值，并通过上位机组态软件控制IM-WIFI-D0303K模块的DO值，如图5所示。
图5 访问模块本身应用示范图

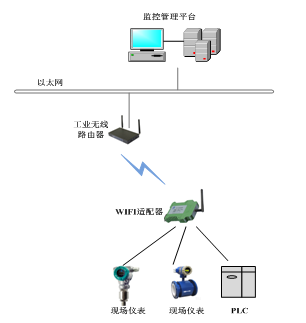

案例二：上位机软件通过TCP方式，读取IM-WIFI-D0303K模块RS485总线上的现场仪表或PLC数据（MODBUS RTU协议），如图6所示。
案例三：上位机软件通过TCP方式，读取IM-WIFI-D0303K模块RS485总线上的现场仪表或PLC数据（自定义协议），如图6所示。
图6 访问模块总线上现场仪表应用示范图
案例四：Modbus主站通过RS485，读取IM-WIFI-D0303K模块本身的DI/DO状态值，并通过控制IM-WIFI-D0303K模块的DO值，如图7所示。
图7 Modbus主站访问模块本身应用示范图
